Новинка рынка Украины 2017 – водосточная система INES.
INES – была разработана компанией Cellfast в 2016 году по французским стандартам.

Элементы водосточной системы характеризуются не большим весом, хорошей устойчивостью к атмосферным явлениям, долговечностью цвета. Все характеристики подтверждаются лабораторными испытаниями и тестами на старение.

Благодаря накопленному опыту Cellfast в производстве водосточных систем элементы INES имеют очень высокую точность исполнения и современный внешний вид.

Водосточная система INES производится в соответствии с нормами Системы управления качеством ISO 9001:2009. Данная система водоотведения согласно нормативным актам Украины не подлежит обязательной сертификации.
У водосточной системы INES существует ряд особенностей:

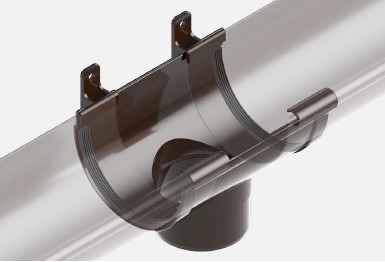

ines 1



1. Уплотнительные каучуковые EPDM-прокладки, которые свой формой максимально приспосабливаются ко всем элементам, а также компенсирует линейные изменения длины желоба, обеспечивая максимальную герметичность водосточной системы при любой погоде.

























ines 2

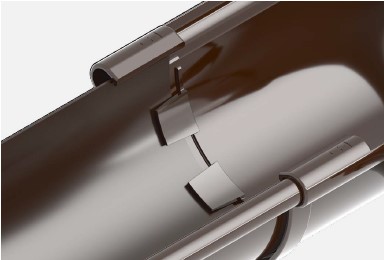

2. Стабилизирующие зацепы необходимы для более стабильного соединения между желобом и другими комплектующими, а также для предотвращения деформации желоба.



























ines 33. Необходимая и понятная маркировка для облегчения процесса монтажа, учета температурного изменения длины.

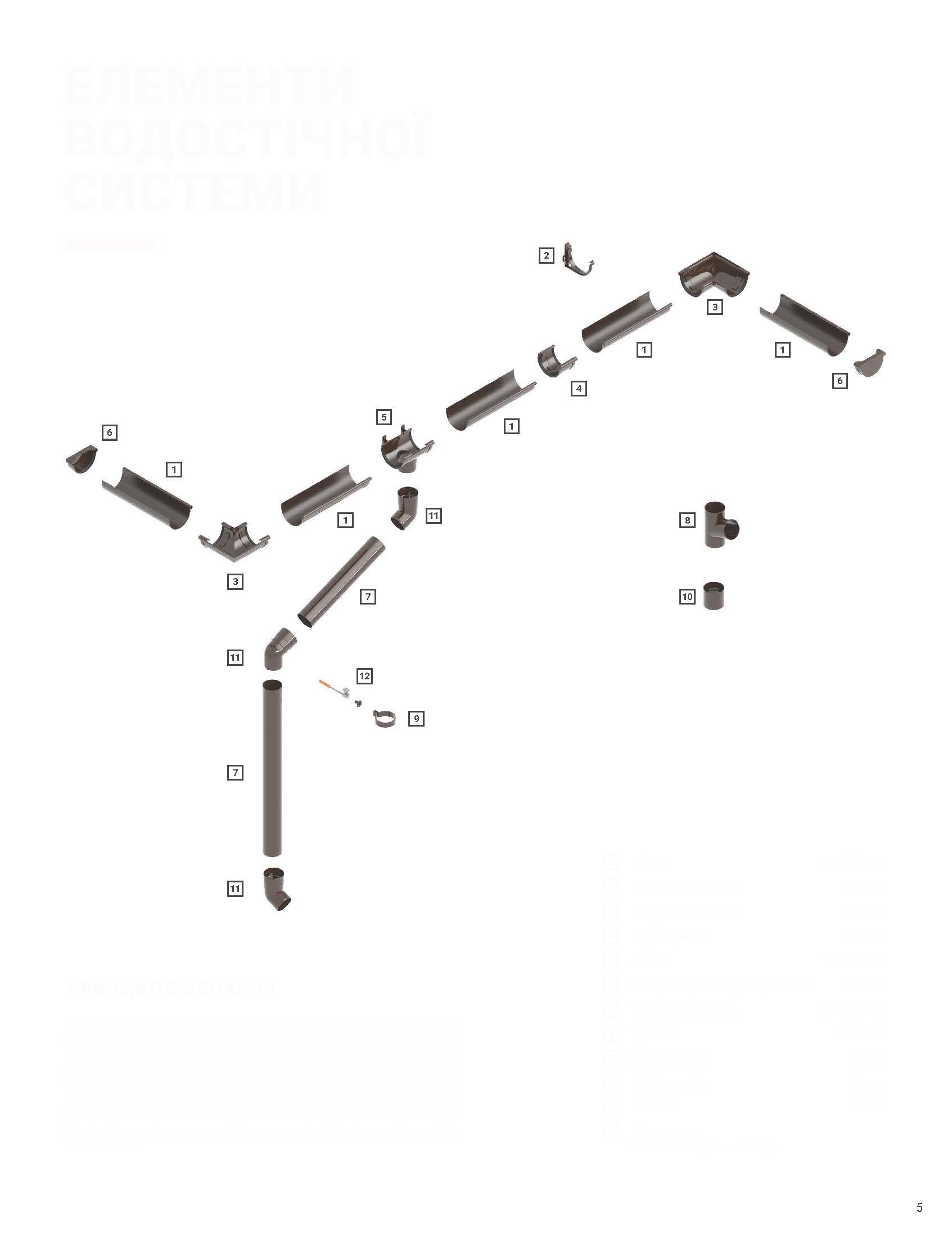

1. Желоб
2. Кронштейн желоба
3. Угол универсальный
4. Муфта желоба
5. Лейка
6. Заглушка желоба универсальная
7. Труба водосточная
8. Тройник
9. Хомут трубы
10. Муфта трубы
11. Колено
12. Крюк хомута. Стабилизатор хомута



























































МОНТАЖ ВОДОСТІЧНОЇ СИСТЕМИ



ines 18 ines 18

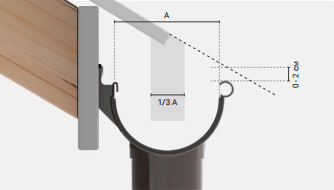

1. ПРАВИЛЬНОЕ РАСПОЛОЖЕНИЕ ЖЕЛОБА ПО ОТНОШЕНИЮ К КРАЮ КРЫШИ

Правильный монтаж должен защитить желоб от схождения талого снега с крыши. Верхний край желоба не должен выступать над плоскостью крыши, как это представлено на рисунке

2. РАЗМЕЩЕНИЕ ВОДОСТОЧНОЙ ЛЕЙКИ

Первым шагом в процессе установки системы определяем расположение лейки, то есть низкий элемент верхней части (желоба) водосточной системы.


ines 18 ines 18

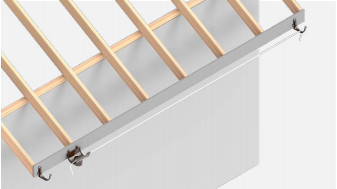

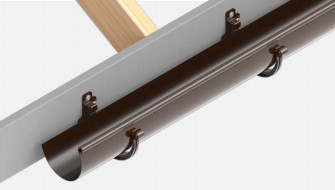

3. МОНТАЖ КРОНШТЕЙНА ЖЕЛОБА

ПВХ кронштейны монтируются непосредственно к лобовой доске. Кронштейны ПВХ с металлической крепежной планкой монтируются к кровельным латам или стропилам. При этом расстояние между кронштейнами должно составлять 40 см. Для корректной работы водосточной системы, наклон желоба должен составлять 2 мм на 1 м.

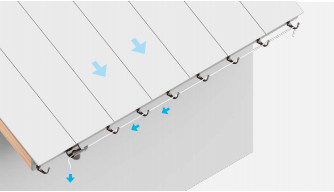

4. ОПРЕДЕЛЕНИЕ ПРАВИЛЬНОГО НАКЛОНА ЖЕЛОБА

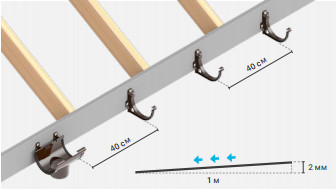

Сначала монтируем кронштейн, расположенный дальше от воронки, а следующий кронштейн у водосточной воронки. Между кронштейнами растягиваем веревку и устанавливаем правильный наклон желоба.


ines 18 ines 18

5. РЕЗКА ЖЕЛОБА И ВОДОСТОЧНЫХ ТРУБ

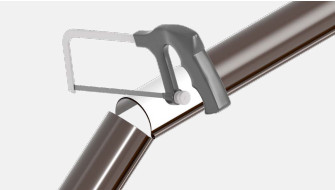

Обрезать водосточную трубу или желоб на соответствующую длину необходимо под прямым углом с помощью простой пилы с мелкими зубьями.

6. МОНТАЖ ЖЕЛОБА С ЛЕЙКОЙ

Желоб вставляем под тыльное выступление воронки. Далее защипываем желоб в фронтальный выступ, который имеет маркировку для корректного монтажа.


ines 18 ines 18

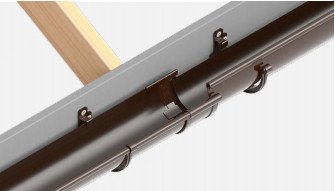

7. МОНТАЖ ЖЕЛОБА В КРОНШТЕЙН

Монтаж начинаем от вложения внутренней части желоба под тыльное выступление кронштейна, а дальше вжимаем внешний край желоба под фронтальное выступление.

8. МОНТАЖ МУФТЫ ЖЕЛОБА

Желоб вставляем под тыльное выступление муфты и защипываем в фронтальное выступление. Далее задвигаем под зацеп стабилизационный к маркировочным отметкам на верхней части муфты.


ines 18 ines 18

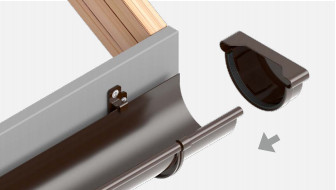

9. МОНТАЖ ЗАГЛУШКИ ЖЕЛОБА

Конструкция позволяет монтировать заглушку на любом краю желоба, делая ее универсальной. Монтируем заглушку одевая вплотную к краю желоба.

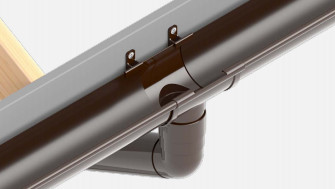

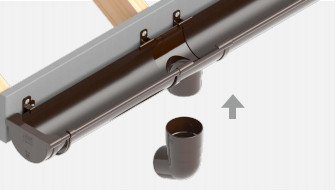

10. МОНТАЖ ВОДОСТОЧНЫХ ТРУБ ПОД ВЫСТУП КРЫШИ

Если выступ крыши является большим, чем 10 см над стеной, продолжение стока делаем частью трубы. Монтируем в следующем порядке: колено, водосточная труба, колено и водосточная труба. Оставляем 10 мм свободно на термическое расширение трубы.


ines 18 ines 18

11. МОНТАЖ ХОМУТОВЫХ ВОДОСТОЧНЫХ ТРУБ

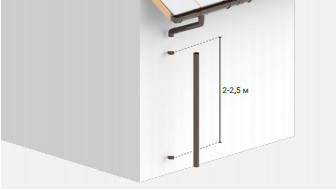

Хомуты фиксируются к поверхности стены, используя крюк хомута необходимой длины. При необходимости рекомендуется использовать дополнительно стабилизатор для крюка хомута. Хомуты на водосточных трубах должны быть установлены не реже 2-2,5 м. При этом обязательно надо учесть установки хомутов на муфте трубы и коленях.

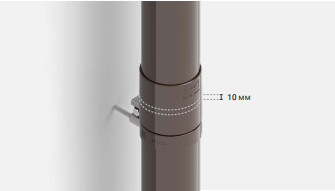

12. МОНТАЖ МУФТЫ ВОДОСТОЧНЫХ ТРУБ

Водосточные трубы соединяем муфтой водосточной трубы путем прижатия в направлении стрелки на элементе. В муфте трубы оставляем 10 мм на термическое расширение труб.

ines 4

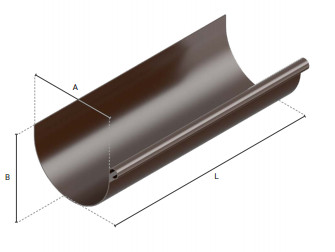

Желоб

ines 6

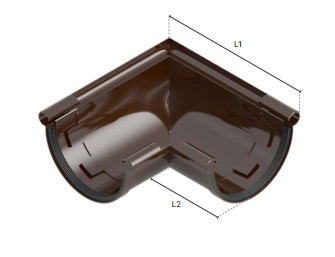

Угол универсальный

ines 7

Размер: 120 мм

Упаковка: 6 шт.
Паллета: 234 шт
Размеры: L 3 м, B 78 мм, A 120

Размер: 120 мм
Упаковка: 12 шт.
Паллета 480 шт

Размеры: L1 208 мм, L2 57 мм

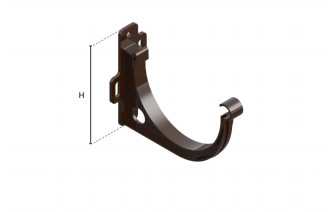

Кронштейн желоба

ines 6

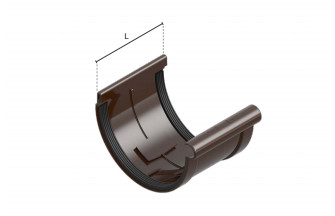

Муфта желоба

ines 6

Размер: 120 мм

Упаковка: 44 шт.
Паллета: 5632 шт

Размеры: H 115 мм

Размер: 120 мм
Упаковка: 34 шт.
Паллета: 2176 шт.
Размеры: L 92 мм

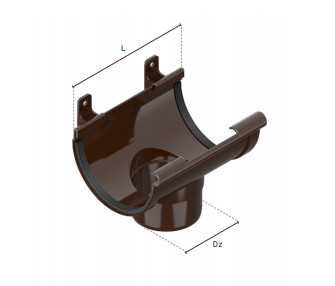

Лейка

ines 6

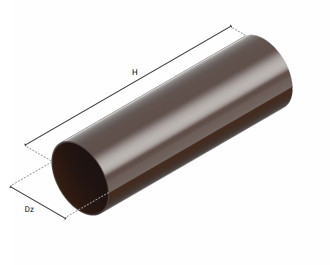

Труба водосточная

ines 6

Размер: 120/80 мм
Упаковка: 16 шт.
Паллета 640 шт.
Размеры: L 170 мм, Dz 80 мм

Размер: 80 мм
Упаковка: 5 шт.
Паллета 70 шт.
Размеры: H 3 м, Dz 80 мм

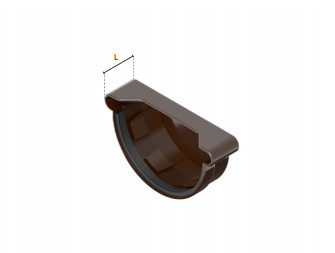

Заглушка желоба универсальная

ines 6

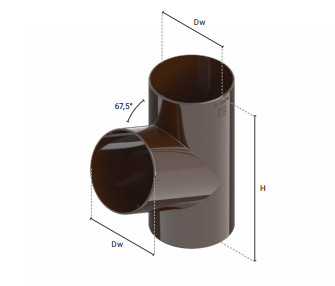

Тройник

ines 6

Размер: 120 мм
Упаковка: 25 шт.
Паллета 3200 шт
Размеры: L 37 мм

Размер: 80 мм
Упаковка: 9 шт.
Паллета: 576 шт.
Размеры: H 174 мм, Dw 80 мм

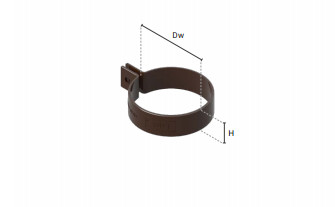

Хомут трубы

ines 6

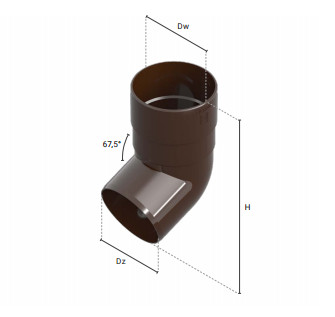

Колено

ines 6

Размер: 80 мм
Упаковка: 68 шт.
Паллета: 11968 шт.
Размеры: H 25 мм, Dw 80 мм

Размер: 80 мм
Упаковка: 38 шт.
Паллета: 1216 шт.

Размеры: H 160 мм, Dw 80 мм, Dz 77 мм

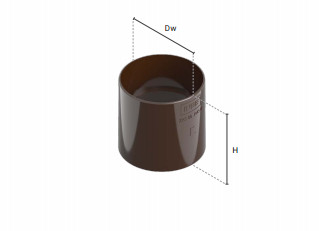

Муфта трубы

ines 6

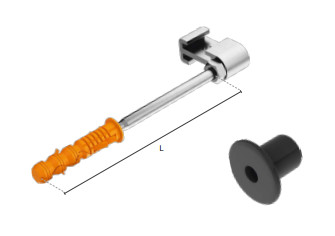

Крюк хомута

ines 6

Размер: 80 мм
Упаковка: 30 шт.
Паллета 2160 шт.
Размеры: H 82 мм, Dw 80 мм

Упаковка: 100 Шт.
Стабилизатор крюка хомута
Упаковка: 10 Шт.

Информация

Новинка рынка Украины 2017 – водосточная система INES.
INES – была разработана компанией Cellfast в 2016 году по французским стандартам.

Элементы водосточной системы характеризуются не большим весом, хорошей устойчивостью к атмосферным явлениям, долговечностью цвета. Все характеристики подтверждаются лабораторными испытаниями и тестами на старение.

Благодаря накопленному опыту Cellfast в производстве водосточных систем элементы INES имеют очень высокую точность исполнения и современный внешний вид.

Водосточная система INES производится в соответствии с нормами Системы управления качеством ISO 9001:2009. Данная система водоотведения согласно нормативным актам Украины не подлежит обязательной сертификации.
У водосточной системы INES существует ряд особенностей:

ines 1



1. Уплотнительные каучуковые EPDM-прокладки, которые свой формой максимально приспосабливаются ко всем элементам, а также компенсирует линейные изменения длины желоба, обеспечивая максимальную герметичность водосточной системы при любой погоде.

























ines 2



2. Стабилизирующие зацепы необходимы для более стабильного соединения между желобом и другими комплектующими, а также для предотвращения деформации желоба.



























ines 33. Необходимая и понятная маркировка для облегчения процесса монтажа, учета температурного изменения длины.
1. Желоб
2. Кронштейн желоба
3. Угол универсальный
4. Муфта желоба
5. Лейка
6. Заглушка желоба универсальная
7. Труба водосточная
8. Тройник
9. Хомут трубы
10. Муфта трубы
11. Колено
12. Крюк хомута. Стабилизатор хомута



























































МОНТАЖ ВОДОСТІЧНОЇ СИСТЕМИ



ines 18 ines 18

1. ПРАВИЛЬНОЕ РАСПОЛОЖЕНИЕ ЖЕЛОБА ПО ОТНОШЕНИЮ К КРАЮ КРЫШИ

Правильный монтаж должен защитить желоб от схождения талого снега с крыши. Верхний край желоба не должен выступать над плоскостью крыши, как это представлено на рисунке

2. РАЗМЕЩЕНИЕ ВОДОСТОЧНОЙ ЛЕЙКИ

Первым шагом в процессе установки системы определяем расположение лейки, то есть низкий элемент верхней части (желоба) водосточной системы.


ines 18 ines 18

3. МОНТАЖ КРОНШТЕЙНА ЖЕЛОБА

ПВХ кронштейны монтируются непосредственно к лобовой доске. Кронштейны ПВХ с металлической крепежной планкой монтируются к кровельным латам или стропилам. При этом расстояние между кронштейнами должно составлять 40 см. Для корректной работы водосточной системы, наклон желоба должен составлять 2 мм на 1 м.

4. ОПРЕДЕЛЕНИЕ ПРАВИЛЬНОГО НАКЛОНА ЖЕЛОБА

Сначала монтируем кронштейн, расположенный дальше от воронки, а следующий кронштейн у водосточной воронки. Между кронштейнами растягиваем веревку и устанавливаем правильный наклон желоба.


ines 18 ines 18

5. РЕЗКА ЖЕЛОБА И ВОДОСТОЧНЫХ ТРУБ

Обрезать водосточную трубу или желоб на соответствующую длину необходимо под прямым углом с помощью простой пилы с мелкими зубьями.

6. МОНТАЖ ЖЕЛОБА С ЛЕЙКОЙ

Желоб вставляем под тыльное выступление воронки. Далее защипываем желоб в фронтальный выступ, который имеет маркировку для корректного монтажа.


ines 18 ines 18

7. МОНТАЖ ЖЕЛОБА В КРОНШТЕЙН

Монтаж начинаем от вложения внутренней части желоба под тыльное выступление кронштейна, а дальше вжимаем внешний край желоба под фронтальное выступление.

8. МОНТАЖ МУФТЫ ЖЕЛОБА

Желоб вставляем под тыльное выступление муфты и защипываем в фронтальное выступление. Далее задвигаем под зацеп стабилизационный к маркировочным отметкам на верхней части муфты.


ines 18 ines 18

9. МОНТАЖ ЗАГЛУШКИ ЖЕЛОБА

Конструкция позволяет монтировать заглушку на любом краю желоба, делая ее универсальной. Монтируем заглушку одевая вплотную к краю желоба.

10. МОНТАЖ ВОДОСТОЧНЫХ ТРУБ ПОД ВЫСТУП КРЫШИ

Если выступ крыши является большим, чем 10 см над стеной, продолжение стока делаем частью трубы. Монтируем в следующем порядке: колено, водосточная труба, колено и водосточная труба. Оставляем 10 мм свободно на термическое расширение трубы.


ines 18 ines 18

11. МОНТАЖ ХОМУТОВЫХ ВОДОСТОЧНЫХ ТРУБ

Хомуты фиксируются к поверхности стены, используя крюк хомута необходимой длины. При необходимости рекомендуется использовать дополнительно стабилизатор для крюка хомута. Хомуты на водосточных трубах должны быть установлены не реже 2-2,5 м. При этом обязательно надо учесть установки хомутов на муфте трубы и коленях.

12. МОНТАЖ МУФТЫ ВОДОСТОЧНЫХ ТРУБ

Водосточные трубы соединяем муфтой водосточной трубы путем прижатия в направлении стрелки на элементе. В муфте трубы оставляем 10 мм на термическое расширение труб.

Ассортимент

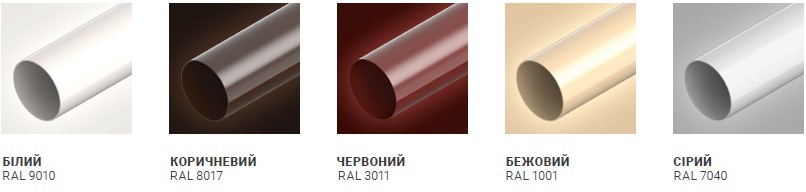

ines 4

Характеристики

Желоб

ines 6

Угол универсальный

ines 7

Размер: 120 мм

Упаковка: 6 шт.
Паллета: 234 шт
Размеры: L 3 м, B 78 мм, A 120

Размер: 120 мм
Упаковка: 12 шт.
Паллета 480 шт

Размеры: L1 208 мм, L2 57 мм

Кронштейн желоба

ines 6

Муфта желоба

ines 6

Размер: 120 мм

Упаковка: 44 шт.
Паллета: 5632 шт

Размеры: H 115 мм

Размер: 120 мм
Упаковка: 34 шт.
Паллета: 2176 шт.
Размеры: L 92 мм

Лейка

ines 6

Труба водосточная

ines 6

Размер: 120/80 мм
Упаковка: 16 шт.
Паллета 640 шт.
Размеры: L 170 мм, Dz 80 мм

Размер: 80 мм
Упаковка: 5 шт.
Паллета 70 шт.
Размеры: H 3 м, Dz 80 мм

Заглушка желоба универсальная

ines 6

Тройник

ines 6

Размер: 120 мм
Упаковка: 25 шт.
Паллета 3200 шт
Размеры: L 37 мм

Размер: 80 мм
Упаковка: 9 шт.
Паллета: 576 шт.
Размеры: H 174 мм, Dw 80 мм

Хомут трубы

ines 6

Колено

ines 6

Размер: 80 мм
Упаковка: 68 шт.
Паллета: 11968 шт.
Размеры: H 25 мм, Dw 80 мм

Размер: 80 мм
Упаковка: 38 шт.
Паллета: 1216 шт.

Размеры: H 160 мм, Dw 80 мм, Dz 77 мм

Муфта трубы

ines 6

Крюк хомута

ines 6

Размер: 80 мм
Упаковка: 30 шт.
Паллета 2160 шт.
Размеры: H 82 мм, Dw 80 мм

Упаковка: 100 Шт.
Стабилизатор крюка хомута
Упаковка: 10 Шт.
