Bryza водосточная система ПВХ

Bryza водосточная система ПВХ
Назначение:

Отвод воды

Область применения:

Устройство новых и реконструкция старых кровель

bryzaBRYZA (Бриза) - это пластиковая водосточная система нового поколения, представляет собой важный функциональный элемент современной кровли, служащий для организации и направления отвода дождевой воды с ее поверхности. Важным этапом при разработке водостока послужило изучение систем, которые уже имелись на рынке, с целью исключить конструктивные недоработки.

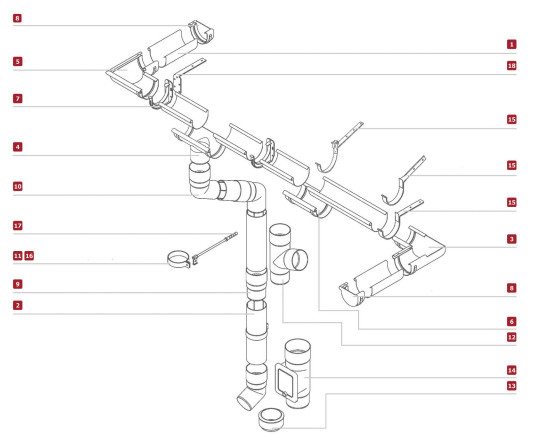

chema bryza1. Желоб
2. Труба водосточная
3. Угол внутренний
4. Воронка
5. Угол внешний
6. Муфта желоба
7. Кронштейн
8. Заглушка желоба левая
9. Муфта водосточной трубы
10. Колено
11,16. Хомут трубы (ПВХ / металл)
12. Тройник
13. Переходник
14. Люк-ревизия
15. Кронштейн желоба изогнутый
17. Шаг хомута (металл)
18. Крепежная планка простая, согнутая (металл)































Монтаж водосточной системы



Монтаж держателей

С целью правильного отвода воды желоб должен иметь уклон в направлении водосточной воронки, мин. 2 мм на 1 м. Сначала монтируем держатель, расположенный в дальней точке от воронки, а следующий держатель у водосточной воронки. Между держателями растягиваем два шнура, один внизу держатель, а второй на верхней точке фронтальной стороны и устанавливаем правильный наклон желоба.

montaj bryza 1

Держатели ПВХ монтируем непосредственно к ветровой доске.
Расстояние между держателями должно составлять 40-50 см.

montaj bryza 2

Держатели ПВХ с крепежной планкой прямой или боковой, а также металлические держатели, крепим непосредственно к
обрешетки крыши или стропилам. Расстояние между держателями 40-50 см.

Крепления желобов в держателе

montaj bryza 3

Обрезать желоб на соответствующую длину можно простой пилой с мелкими зубчиками

montaj bryza 4

В держателях металлических и ПВХ монтаж начинаем по вложению закругленного наружу выступа желоба в передней
выступ держателя, а дальше замыкаем внутренний край желоба под задний выступ.

Монтаж воронки сливной, муфты желоба, заглушек и углов

montaj bryza 6

Во время соединения нужно обратить внимание на правильное положение уплотнителей, которые находятся в воронках, муфтах и углам, а также на ограничители, которые находятся на внутренностях этих элементов. Советуем монтировать дополнительные держатели желобов в местах соединения желоб-муфта и желоба и желоб-воронка сливная.

montaj bryza 5

Монтаж заглушек желобов начинаем по вложению заглушки в переднее закругленние выступления желоба, а дальше
замыкаем в заднем выступление желоба. Обратите внимание на
верное вложения заглушек!

montaj bryza 7

Угловые элементы и муфту желобов соединяем с желобом
вдавливая передний закругленный выступ желоба в муфту, а дальше заднюю часть желоба замыкаем. Края желоба должны находиться около 5 мм перед ограничителем.

Монтаж водосточных труб

montaj bryza 8Во время соединения нужно обратить внимание на правильное положение уплотнителей, которые находятся в воронках, муфтах и углах, а также на ограничители, находящихся на внутренней поверхности этих элементов. Советуем монтировать дополнительные держатели желобов в местах соединения желоб-муфта, желоба и желоб-воронка сливная.

montaj bryza 10Если кровля выступает более 10 см над стеной, продолжение стока соединяем частью трубы. montaj bryza 9Над землей монтируем люк для чистки (ревизию), который позволяет почистить систему и получать дождевую воду в отдельные резервуары. Конец водосточной трубы соединяем с резервуаром дождевой воды или монтируем колено для отвода воды.

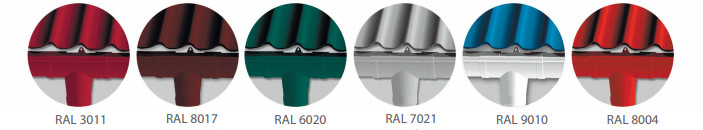

Доступные цвета

color bryza

Типоразмеры водосточных систем Bryza и их выбор для кровли

Система 75 - диаметр желоба / трубы 75/63 мм, используется для водоотвода с крыш малых зданий, - навесов, балконов, беседок, гаражей, жилых домов малой площади.
Система 100 - диаметр желоба / трубы 100/90 мм, область применения - частные жилые дома, производственные, складские и административные здания среднего размера.
Система 125 - диаметр желоба / трубы 125/90 мм, универсальный водосток, применяемый для частных, производственных, общественных и торговых объектов.
Система 150 - диаметр желоба / трубы 150/110 мм, большая емкость дает возможность использования на больших зданиях жилищного, коммерческого и общественного назначения.



Тип системы/установка труб BRYZA 75 BRYZA 100 BRYZA 125 BRYZA 150
Желоб 75 водосточная труба 63 мм Желоб 100 водосточная труба 90 мм Желоб 125 водосточная труба 90 мм Желоб 150 водосточная труба 100 мм
  95 м2 132 м2 180 м2 370 м2
  48 м2 66 м2 90 м2 180 м2
  42 м2 52 м2 75 м2 145 м2

Информация

bryzaBRYZA (Бриза) - это пластиковая водосточная система нового поколения, представляет собой важный функциональный элемент современной кровли, служащий для организации и направления отвода дождевой воды с ее поверхности. Важным этапом при разработке водостока послужило изучение систем, которые уже имелись на рынке, с целью исключить конструктивные недоработки.

chema bryza1. Желоб
2. Труба водосточная
3. Угол внутренний
4. Воронка
5. Угол внешний
6. Муфта желоба
7. Кронштейн
8. Заглушка желоба левая
9. Муфта водосточной трубы
10. Колено
11,16. Хомут трубы (ПВХ / металл)
12. Тройник
13. Переходник
14. Люк-ревизия
15. Кронштейн желоба изогнутый
17. Шаг хомута (металл)
18. Крепежная планка простая, согнутая (металл)































Монтаж водосточной системы



Монтаж держателей

С целью правильного отвода воды желоб должен иметь уклон в направлении водосточной воронки, мин. 2 мм на 1 м. Сначала монтируем держатель, расположенный в дальней точке от воронки, а следующий держатель у водосточной воронки. Между держателями растягиваем два шнура, один внизу держатель, а второй на верхней точке фронтальной стороны и устанавливаем правильный наклон желоба.

montaj bryza 1

Держатели ПВХ монтируем непосредственно к ветровой доске.
Расстояние между держателями должно составлять 40-50 см.

montaj bryza 2

Держатели ПВХ с крепежной планкой прямой или боковой, а также металлические держатели, крепим непосредственно к
обрешетки крыши или стропилам. Расстояние между держателями 40-50 см.

Крепления желобов в держателе

montaj bryza 3

Обрезать желоб на соответствующую длину можно простой пилой с мелкими зубчиками

montaj bryza 4

В держателях металлических и ПВХ монтаж начинаем по вложению закругленного наружу выступа желоба в передней
выступ держателя, а дальше замыкаем внутренний край желоба под задний выступ.

Монтаж воронки сливной, муфты желоба, заглушек и углов

montaj bryza 6

Во время соединения нужно обратить внимание на правильное положение уплотнителей, которые находятся в воронках, муфтах и углам, а также на ограничители, которые находятся на внутренностях этих элементов. Советуем монтировать дополнительные держатели желобов в местах соединения желоб-муфта и желоба и желоб-воронка сливная.

montaj bryza 5

Монтаж заглушек желобов начинаем по вложению заглушки в переднее закругленние выступления желоба, а дальше
замыкаем в заднем выступление желоба. Обратите внимание на
верное вложения заглушек!

montaj bryza 7

Угловые элементы и муфту желобов соединяем с желобом
вдавливая передний закругленный выступ желоба в муфту, а дальше заднюю часть желоба замыкаем. Края желоба должны находиться около 5 мм перед ограничителем.

Монтаж водосточных труб

montaj bryza 8Во время соединения нужно обратить внимание на правильное положение уплотнителей, которые находятся в воронках, муфтах и углах, а также на ограничители, находящихся на внутренней поверхности этих элементов. Советуем монтировать дополнительные держатели желобов в местах соединения желоб-муфта, желоба и желоб-воронка сливная.

montaj bryza 10Если кровля выступает более 10 см над стеной, продолжение стока соединяем частью трубы. montaj bryza 9Над землей монтируем люк для чистки (ревизию), который позволяет почистить систему и получать дождевую воду в отдельные резервуары. Конец водосточной трубы соединяем с резервуаром дождевой воды или монтируем колено для отвода воды.

Ассортимент

Доступные цвета

color bryza

Характеристики

Типоразмеры водосточных систем Bryza и их выбор для кровли

Система 75 - диаметр желоба / трубы 75/63 мм, используется для водоотвода с крыш малых зданий, - навесов, балконов, беседок, гаражей, жилых домов малой площади.
Система 100 - диаметр желоба / трубы 100/90 мм, область применения - частные жилые дома, производственные, складские и административные здания среднего размера.
Система 125 - диаметр желоба / трубы 125/90 мм, универсальный водосток, применяемый для частных, производственных, общественных и торговых объектов.
Система 150 - диаметр желоба / трубы 150/110 мм, большая емкость дает возможность использования на больших зданиях жилищного, коммерческого и общественного назначения.



Тип системы/установка труб BRYZA 75 BRYZA 100 BRYZA 125 BRYZA 150
Желоб 75 водосточная труба 63 мм Желоб 100 водосточная труба 90 мм Желоб 125 водосточная труба 90 мм Желоб 150 водосточная труба 100 мм
  95 м2 132 м2 180 м2 370 м2
  48 м2 66 м2 90 м2 180 м2
  42 м2 52 м2 75 м2 145 м2
Цена: 0.00 EUR
