Варианты расклада металлочерепицы

Варианты расклада металлочерепицы «Сталекс» на двускатной (скаты прямоугольные), четырёхскатной (скаты трапециевидные и треугольные), и мансардной крыше:

В самом общем случае (при организации тёплого чердака) скатная крыша представляет собой сочетание конструктивных элементов из следующих групп:
внешний защитный элемент – кровельный материал: листы металлочерепицы, профилированного настила;
- система крепления (самонарезающие шурупы (винты)) внешнего защитного элемента к основанию кровли (обрешетке из деревянных или металлических профилей), крепления элементов крыши друг с другом, к несущей системе здания (стропилам или прогонам);
- комплектующие материалы – тонкостенные металлические планки стандартной и нестандартной конфигурации – предназначены для организации мест примыканий скатов друг к другу (рёбер скатов) и к конструктивным элементам крыши (карнизу, фронтону и т.п.);
- утеплитель фиксированной толщины;
- гидробарьер – строительная кровельная пленка (например, супердиффузионная мембрана), располагаемая ближе к наружной поверхности крыши;
- паробарьер – строительная кровельная пленка, располагаемая ближе к внутренней поверхности крыши;
- термопрокладки, герметики и уплотнители;
- дополнительные элементы – снегозадержатели, элементы безопасности, выходы для антенн, вентиляции и т.п., мансардные окна.

Комплектация верхней ограждающей конструкции производится индивидуально для каждого объекта с учетом геометрических размеров, функционального назначения здания и климатических характеристик района строительства.

Качественная структура позволяет определить номинальный состав комплектующих элементов, приблизительно оценить расход материалов на квадратный метр конструкции скатной крыши. Окончательное заключение о точном составе и количестве комплектующих материалов формируется после расчета спецификации кровельного материала и комплектующих на всех скатах крыши.

Существуют два основных источника исходных данных для проведения расчетов кровельного материала и комплектующих элементов:
- проектные данные (архитектурные и конструктивные решения) по скатной крыше;
- данные натурных измерений фактически устроенных конструктивных элементов скатов.

Первый источник данных целесообразно использовать при работе с проектной документацией, когда параметры крыши невозможно проверить замерами, а для заказчика требуется уже на этом этапе расчет спецификации кровельных материалов. Особенностью анализа и обработки проектной документации является то обстоятельство, что плановые и высотные характеристики элементов крыши «разложены» по ортогональным проекциям объекта: плану кровли; фасадам и разрезам.

Второй источник данных целесообразно использовать при работе с возведённым объектом, т.е. существует возможность натурных замеров фактического расположения элементов крыши. Особенностью анализа и обработки результатов замеров является то обстоятельство, что они проводятся в местных системах координат, привязанных к фактическому пространственному положению плоскостей и граней скатов.

Любой из рассмотренных источников должен обеспечить специалиста по расчётам кровельного материала и комплектующих следующей исходной информацией:
- количество и расположение скатов крыши;
- плановые размеры и высотные отметки элементов скатной крыши;
- качественный состав конструкции тёплой (холодной) крыши.

Такая информация позволяет наиболее эффективно подобрать требуемый вид кровельного материала, определить его параметры, рассчитать минимально необходимое количество кровельного материала и комплектующих, установить технологическую последовательность проведения соответствующих строительных процессов на строительной площадке.

На Рисунке 1 представлена конфигурация расчетных поверхностей скатов двускатной формы крыши (см. Рисунок 2 Типы крыш). Крыша включает два одинаковых ската прямоугольной формы со следующими параметрами:
- ширина ската (в плане): 12000 мм;
- длина ската (в плане): 4500 мм;
- уклон ската: 14 градусов;
- расчетная ширина ската (по длине карниза): 12000 мм;
- расчетная длина ската (по длине фронтона): 4637.8 мм;
- расчетная площадь ската (по длине карниза и фронтона): 55.65 м2;

1

Рисунок 1. Двускатная форма крыши. Скат прямоугольный

Для определения оптимального варианта устройства кровельного покрытия на расчетной поверхности ската (без учета эстетических особенностей) разрабатываются соответствующие раскладки листов металлочерепицы «Сталекс» (Рисунок 2-7).

2

Рисунок 2. Раскладка кровельного материала. Вариант 1: металлочерепица «ALPINAтм» («Альпiна»)

2

Рисунок 3. Раскладка кровельного материала. Вариант 2: металлочерепица «ATLANTAтм» («Атланта»)

2

Рисунок 4. Раскладка кровельного материала. Вариант 3: металлочерепица «MAXIMAтм» («Максима»)

2

Рисунок 5. Раскладка кровельного материала. Вариант 4: металлочерепица «AFINAтм» («Афiна»)

2

Рисунок 6. Раскладка кровельного материала. Вариант 5: металлочерепица «VALENCIAтм» («Валенсiя»)

2

Рисунок 7. Раскладка кровельного материала. Вариант 6: металлочерепица «GRANDтм» («Гранд»)

Сравнение разработанных вариантов раскладки листов металлочерепицы приведено в Таблице 1.

Таблица 1. Сравнение вариантов устройства кровли двускатной крыши из различных видов металлочерепицы

Наименование показателя

Единица измерения

№ варианта устройства кровельного материала

Вариант 1

Вариант 2

Вариант 3

Вариант 4

Вариант 5

Вариант 6

Расчетная ширина ската

мм

12000

12000

12000

12000

12000

12000

Расчетная длина ската

мм

4637.8

4637.8

4637.8

4637.8

4637.8

4637.8

Расчетная площадь ската

м2

55.6536

55.6536

55.6536

55.6536

55.6536

55.6536

Длина листа металлочерепицы

мм

4660.0

4660.0

4655.0

4660.0

4660.0

4660.0

Полезная ширина листа металлочерепицы

мм

1020.0

1125.0

1145.0

1085.0

1120.0

1105.0

Полная ширина листа металлочерепицы

мм

1140.0

1200.0

1195.0

1185.0

1195.0

1195.0

Количество листов на поверхности ската

шт.

12

11

11

11

11

11

Площадь кровельного материала по полезной ширине

м2

57.0384

57.6675

58.6297

55.6171

57.4112

56.6423

Площадь кровельного материала по полной ширине

м2

63.7488

61.5120

61.1899

60.7431

61.2557

61.2557

Расчетная ширина укладки кровельного материала

мм

12240

12375

12595

11935

12320

12155

Отношение полезной площади кровельного материала к расчетной площади ската

%

2.488

3.619

5.348

-0.065

3.158

1.776

Отношение полной площади кровельного материала к расчетной площади ската

%

14.546

10.526

9.948

9.144

10.066

10.066

Вывод: Оптимальный вариант устройства кровли двускатной крыши – из листов металлочерепицы «MAXIMAтм» («Максима», Вариант №3, см. Рисунок 4).

На Рисунке 8 представлена конфигурация расчетных поверхностей скатов четырёхскатной формы крыши (см. Рисунок 2 Типы крыш).

2

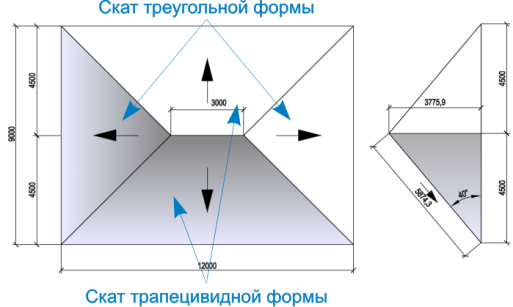

Рисунок 8. Четырёхскатная форма крыши. Скаты трапециевидные и треугольные

Крыша включает две пары одинаковых скатов трапециевидной и треугольной формы.
скат трапециевидной формы (см. Рисунок 8) со следующими параметрами:
- ширина ската по карнизу (в плане): 12000 мм;
- ширина ската по коньку (в плане): 3000 мм;
- длина ската по высоте трапеции (в плане): 4500 мм;
- уклон ската: 40 градусов;
- расчетная ширина ската (по длине карниза): 12000 мм;
- расчетная длина ската (по высоте трапеции): 5874.3 мм;
- расчетная площадь ската (по длинам карниза, конька и высоте трапеции): 44.06 м2;
скат треугольной формы (см. Рисунок 8) со следующими параметрами:
- ширина ската по карнизу (в плане): 9000 мм;
- длина ската по высоте треугольника (в плане): 4500 мм;
- уклон ската: 40 градусов;
- расчетная ширина ската (по длине карниза): 9000 мм;
- расчетная длина ската (по высоте треугольника): 5874.3 мм;
- расчетная площадь ската (по длинам карниза, конька и высоте трапеции): 44.06 м2;
Для устройства кровельного покрытия на расчетных поверхностях скатов (с учетом эстетических особенностей и технологии двустороннего монтажа) разрабатываются соответствующие раскладки листов металлочерепицы «MAXIMAтм» («Максима»). Учитывая сравнительно большое значение расчетных длин скатов (по высоте трапеции и треугольника: 5874.3 мм) для производства монтажа, принята разбивка (на две части) наиболее длинных листов металлочерепицы по длине скатов (Рисунок 9-10).

2

Рисунок 9. Раскладка кровельного материала. Скат трапециевидный

2

Рисунок 10. Раскладка кровельного материала. Скат треугольный

На Рисунке 11 представлена конфигурация расчетных поверхностей скатов мансардной формы крыши (см. Рисунок 6 Типы крыш).

2

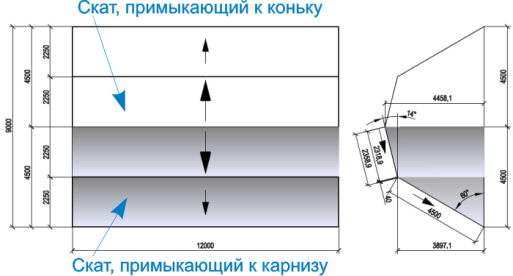

Рисунок 11. Мансардная форма крыши. Прямоугольные скаты, примыкающие к коньку и карнизу

Крыша включает две пары одинаковых скатов прямоугольной формы, примыкающие к коньку и карнизу крыши.
скат, примыкающий к карнизу, прямоугольной формы (см. Рисунок 11) со следующими параметрами:
- ширина ската (в плане): 12000 мм;
- длина ската (в плане): 2250 мм;
- уклон ската: 60 градусов;
- расчетная ширина ската (по длине карниза): 12000 мм;
- расчетная длина ската (по длине фронтона): 4500 мм;
- расчетная площадь ската (по длине карниза и фронтона): 54.00 м2;
скат, примыкающий к коньку, прямоугольной формы (см. Рисунок 11) со следующими параметрами:
- ширина ската (в плане): 12000 мм;
- длина ската (в плане): 2250 мм;
- уклон ската: 14 градусов;
- расчетная ширина ската (по длине карниза): 12000 мм;
- расчетная длина ската (по длине фронтона): 2358.9 мм;
- расчетная площадь ската (по длине карниза и фронтона): 27.83 м2;
Для устройства кровельного покрытия на расчетных поверхностях скатов (с учетом эстетических особенностей и технологии одностороннего монтажа) разрабатываются соответствующие раскладки листов металлочерепицы «GRANDтм» («Гранд», Рисунок 12-13).

2

Рисунок 12 − Раскладка кровельного материала. Скат, примыкающий к коньку крыши

2

Рисунок 13− Раскладка кровельного материала. Скат, примыкающий к карнизу крыши

Рассмотренные в качестве примеров (на простых формах крыши) приёмы и методы формирования ограждающих конструкций скатных крыш и оптимизации решений по устройству кровли из листов металлочерепицы указывают на обязательность применения системного подхода и квалифицированного инженерного сопровождения для качественного проектирования, рационального возведения и безопасной эксплуатации соответствующих строительных объектов.

Большое количество возможных вариантов (видов металлочерепицы) следует рассматривать, как позитивный фактор, поскольку данное обстоятельство и позволяет реализовать аргументированный выбор материала кровли, с учетом многочисленных (часто противоречивых) исходных данных.
