Виды кровельных пирогов

Виды кровельных пирогов ― холодная и тёплая скатная крыша с кровлей из металлочерепицы и кровельного профнастила:

Формат организации чердачного пространства (скатной или чердачной крыши) характеризуется соответствующим тепловым режимом и предполагает реализацию одного из двух возможных конструктивных решений:
- холодного (в том числе, открытого) чердака;
- теплого чердака.

Скатная крыша с холодным чердаком (холодная крыша) включает:
- чердачную кровлю, из листов металлочерепицы и кровельного профилированного настила (профнастила);
- основание для устройства кровли;
- несущие конструктивные элементы крыши;
- наружные чердачные стены с отверстиями для вентиляции чердачного пространства.



1

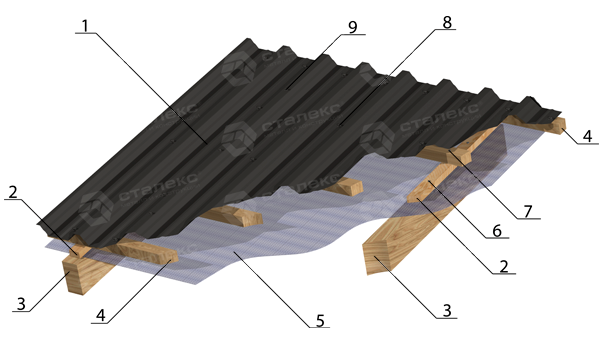

Рисунок 1. «Холодная крыша»
1. Кровельный профнастил; 2. Контррейка; 3. Стропильная нога; 4. Обрешетка; 5. Гидробарьер; 6. Крепеж контррейки к стропильной ноге; 7. Крепеж обрешетки к контррейке; 8. Саморез для крепления к обрешетке; 9. Саморез для крепления листов профнастила между собой по длинне.

Внутреннее пространство холодного чердака вентилируется наружным воздухом через слуховые окна и отверстия в чердачных стенах и предусматривает устройство утепленного чердачного перекрытия.

Вентиляционные блоки и канализационные вытяжки пропускаются через конструктивные элементы крыши.

Скатная крыша с тёплым чердаком (тёплая крыша) включает:
- чердачную кровлю, из листов металлочерепицы и кровельного профилированного настила (профнастила);
- основание для устройства кровли;
- утепление подкровельного пространства в формате совмещенного покрытия;
- кровельные пароизоляционный и гидроизоляционный слои в формате совмещенного покрытия;
- несущие конструктивные элементы крыши;
- наружные чердачные стены (с утеплением или без утепления), без отверстий для вентиляции чердачного пространства.

2

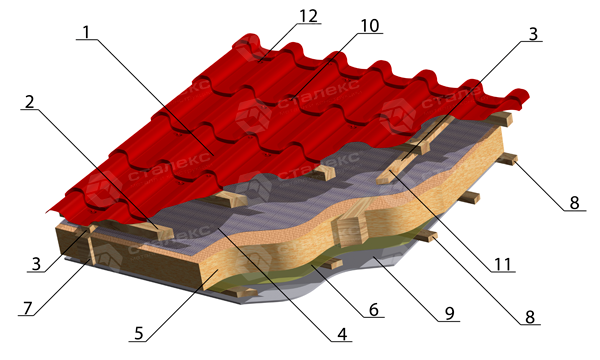

Рисунок 2. «Теплая крыша»
1. Металлочерепица; 2. Обрешетка; 3. Контррейка; 4. Гидробарьер; 5. Утеплитель минераловатный; 6. Паробарьер; 7. Стропильная нога; 8. Нижняя обрешетка; 9. Потолок; 10. Саморез для скрепления металлочерепицы между собой по длинне; 11. Крепеж контррейки к стропильной ноге; 12. Саморез для крепления металлочерепицы к обрешетке.

Конструкция наружных стен теплого чердака аналогична остальным стенам здания по материалам и по теплозащите. Теплый чердак вентилируется наружным воздухом при помощи принудительной или естественной вентиляции и имеет неутеплённое чердачное перекрытие.

Кровли из листов металлочерепицы и кровельного профнастила применяются для обоих возможных форматов скатной крыши (тёплой и холодной) при условии обеспечения минимальной величины уклона скатов (см. Таблицу 1):
- для кровли из листов металлочерепицы: 5.5 градусов (10 процентов);
- для кровли из листов кровельного профнастила: 14 градусов (25 процентов).

Необходимость применения утеплителя (если чердак будет жилой):
При устройстве жилых помещений в чердачном пространстве основной задачей является обеспечение нормального тепловлажностного режима. Одним из наиболее рациональных способов решения такой задачи является формат ломаного профиля ската крыши (мансардная форма крыши, см. Рисунок 6) с одновременным утеплением объема внутреннего пространства тёплого чердака (мансарды).

Все, без исключения, горизонтальные, вертикальные и наклонные поверхности чердака утепляются эффективным материалом требующей толщины. Толщина утеплителя в конструкции скатной (чердачной) крыши должна назначаться согласно теплотехнического расчета согласно требований действующих нормативных документов, с учётом сопротивления паропроницанию и массового содержания влаги в материале утеплителя (с учетом допускаемого приращения влажности в период влагонакопления).

Требуемый (по расчету) слой утеплителя не должен прерываться в местах сопряжения мансардных стен и вертикальных наружных стен здания. Слой утеплителя в конструкции тёплой скатной крыши устраивается одним из следующих возможных способов:
- в пространстве между несущими конструктивными элементами (стропильными ногами);
- в пространстве, поверху несущих конструктивных элементов (стропильных ног);
- в пространстве, понизу несущих конструктивных элементов (стропильных ног).

С внутренней стороны утеплителя устраивается пароизоляция и чистовая отделка (поверхность потолка мансарды). Между внешней поверхностью утеплителя и кровельным материалом из листов металлочерепицы и кровельного профнастила предусматривается устройство воздушного (вентилируемого) зазора (величиной 30÷40 мм) и кровельной пленки (гидробарьера, ветрозащиты), предназначенной для предотвращения атмосферной влаги и осадков в материал утеплителя.

Влияние утеплителя не энергосбережение:
Устройство утепления в составе скатной крыши является решением, ориентированным на системное повышение теплотехнических показателей ограждающих конструкций, а, следовательно, и достижение современных показателей энергоэффективности для строительных объектов различного назначения.

Утепление ограждающих конструкций здания (например, чердачной крыши) позволяет значительно уменьшить потери тепла в холодное время года, соответственно снизить потребности в энергетических затратах для доставки и применения теплоносителей, обеспечивающих комфортные условия для жизнедеятельности.
