Особенности проведения измерений и расчета элементов крыши

Измерение основных геометрических параметров конструктивных элементов скатной крыши производится в двух случаях:

- при проведения контрольного осмотра и верификации проектных параметров высотного и планового расположения несущих конструктивных элементов крыши: стропил, прогонов и обрешетки;
- при отсутствии (или значительных изменениях) исходной проектной документации по объекту строительства.
В обоих рассмотренных случаях производство измерений конструктивных элементов крыши способствует получению актуальной информации об их расположении и оценке соответствия фактического геометрического положения формируемых поверхностей скатов их проектным значениям.

Основные этапы составления схемы раскладки и количества листов кровельного материала ― металлочерепицы
Измерение основных геометрических параметров конструктивных элементов скатной крыши (равно, как и обработка исходной проектной документации) является первым этапом в процессе составления расчетной спецификации для изготовления кровельного материала (листов металлочерепицы). Любой из рассмотренных источников данных позволяет обеспечить специалиста по расчёту кровельного материала следующей информацией:
- о количестве и расположении расчетных поверхностей скатов крыши;
- о плановых размерах и высотных отметках элементов крыши.
На втором этапе производится формирование геометрической модели скатов (или отдельного ската) крыши. Расчетная геометрическая модель крыши (поверхностей скатов) включает следующие основные элементы:
- узлы ― расчетные точки, характеризующиеся планово-высотными параметрами;
- ребра ― линии, формирующие расчетные границы поверхностей скатов;
- скаты ― расчетные поверхности, по которым производится раскладка кровельного материала.

На третьем (основном) этапе производится раскладка принятого вида кровельного материала (листов металлочерепицы) по расчетным поверхностям скатов крыши. По результатам разработки соответствующих схем раскладки составляются спецификации листов металлочерепицы.

Характеристика «невыполнимых» длин листов металлочерепицы
Наиболее важным геометрическим параметром является расчетная длина ската. Ориентируясь на значение фактической длины ската крыши, назначаются параметры листов металлочерепицы (величина нижнего технологического нахлёста или длина капельника, величина длины и целое количество тайлов, величина верхнего технологического нахлёста или длина хвоста), которые формируют значение полной длины листа металлочерепицы (Рисунок 1).

met 1

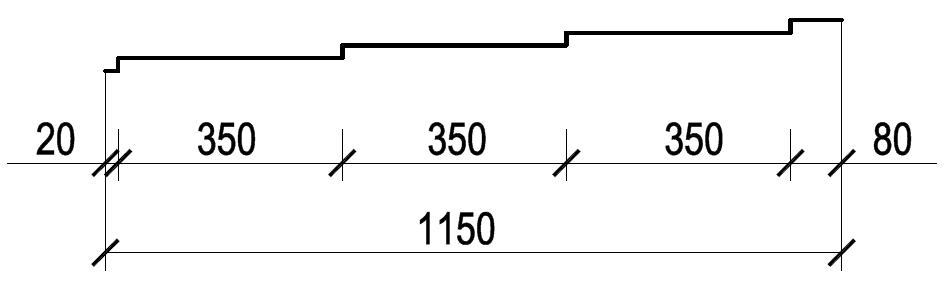

Рисунок 1− Полная длина листа металлочерепицы «MAXIMAтм» («Максима»), состоящего из трех тайлов

Примечание к Рисунку 1:
20 мм ― величина нижнего технологического нахлёста или длина капельника;
350 мм ― длина тайла;
80 мм ― длина хвоста.
количество полных тайлов в составе листа ― 3 штуки.
Для приведенного на Рисунке 1 листа металлочерепицы существует диапазон технологически невыполнимых размеров, который составляет: 1040÷1160 мм.
Рекомендуемая длина листа металлочерепицы зависит от технологических особенностей (длины капельника, длины и целого количества тайлов, длина хвоста), удобства транспортировки к месту укладки, подъема и перемещения в проектное положение.

Примеры составления схемы раскладки и определения количества листов металлочерепицы
На Рисунке 2 представлена конфигурация расчетных поверхностей скатов двускатной формы крыши. Крыша включает два одинаковых ската прямоугольной формы со следующими параметрами:
- ширина ската (в плане): 12000 мм;
- проекция ската на плоскость: 4500 мм;
- уклон ската: 14 градусов;
- расчетная ширина ската (по длине карниза): 12000 мм;
- расчетная длина ската (по длине фронтона): 4637.8 мм;
- расчетная площадь ската (по длине карниза и фронтона): 55.65 м2;

met 2

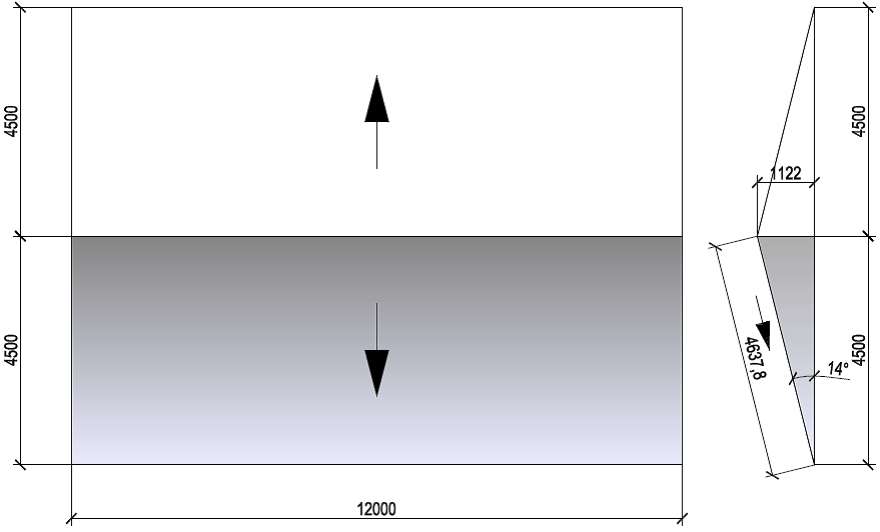

Рисунок 2 − Двускатная форма крыши. Скат прямоугольной формы


Для определения оптимального варианта устройства кровельного покрытия на расчетной поверхности ската (без учета эстетических особенностей) разрабатывается схема раскладки листов металлочерепицы «GRANDтм» («Гранд», см. Рисунок 3).
Фактическая длина каждого ската двускатной крыши составляет (см. Рисунок 2): 4637.8 м. Лист металлочерепицы вида: «GRANDтм», который может быть использован для покрытия длины ската состоит из 13 полных тайлов длиной: 350 мм, длины капельника: 25 мм и длины хвоста: 105 мм:
25 + 13·350 +125 = 4680 мм. (с учетом выхода металлочерепицы за лобовую доску на 50 мм)
Фактическая длина ската, равная 4637.8 м входит в состав диапазона технически невыполнимых размеров листа металлочерепицы «GRANDтм» (из 13 полных тайлов: 4630÷4670 мм).
На поверхности ската располагаются 11 листов длиной 4680 мм.

met 3

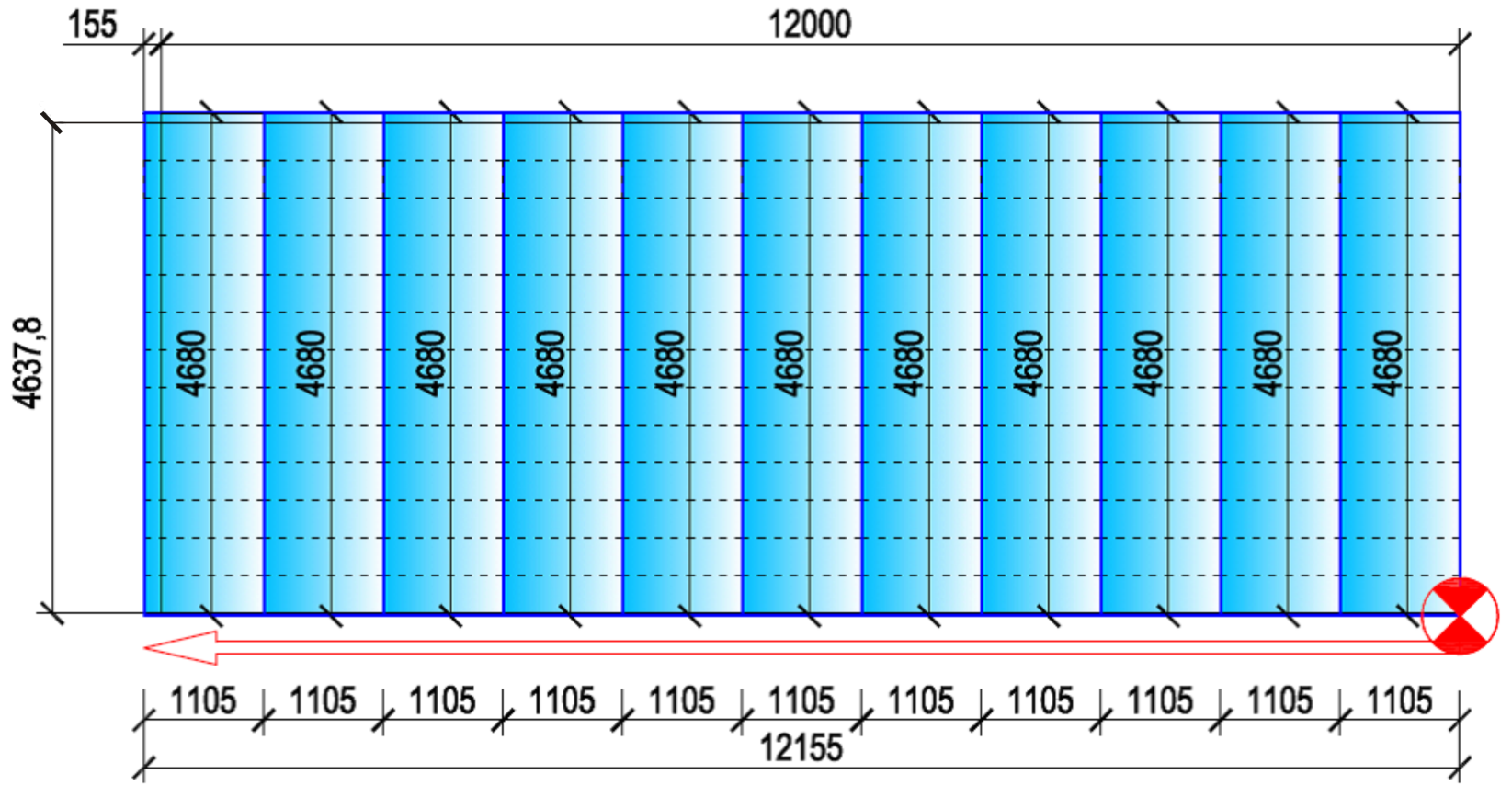

Рисунок 3 − Раскладка кровельного материала на поверхности ската двускатной крыши. Металлочерепица «GRANDтм» («Гранд»)

На Рисунке 4 представлена конфигурация расчетных поверхностей скатов двускатной полувальмовой формы крыши. Крыша включает два попарно одинаковых ската. Параметры скатов сложной формы составляют:
- ширина ската (в плане): 12000 мм;
- проекция ската на плоскость: 4500 мм;
- уклон ската: 14 градусов;
- расчетная ширина ската (по длине карниза): 12000 мм;
- расчетная длина ската (по длине фронтона): 4637.8 мм;
- расчетная площадь ската (по длине карниза и фронтона): 51.53 м2;
Для определения оптимального варианта устройства кровельного покрытия на расчетной поверхности ската (без учета эстетических особенностей) разрабатывается схема раскладки листов металлочерепицы Сталекс вида: «MAXIMAтм» («Максима», см. Рисунок 5).

met 4

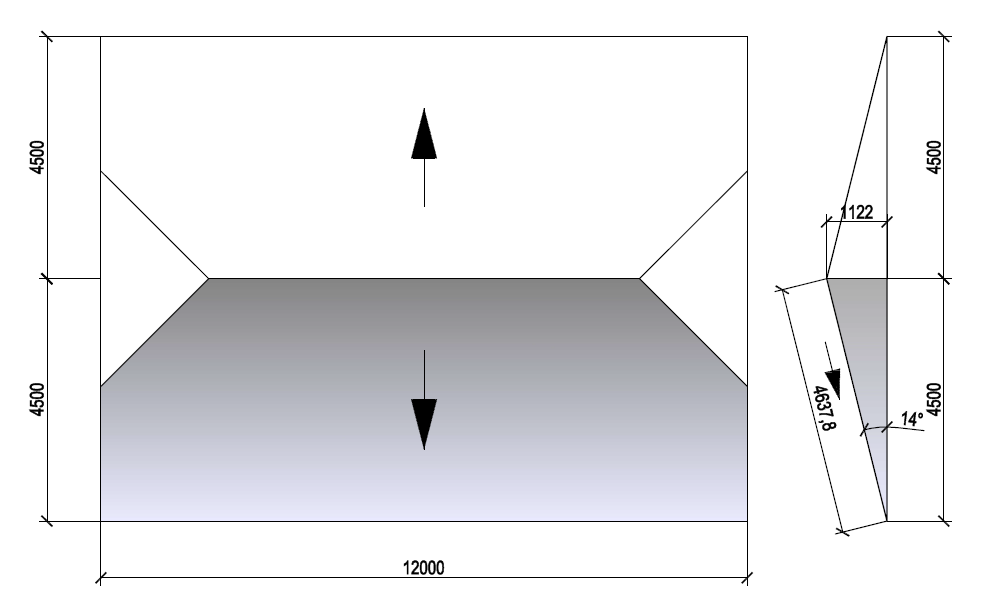

Рисунок 4 − Двускатная полувальмовая форма крыши. Скат сложной формы

Фактическая (наибольшая) длина каждого ската сложной формы двускатной полувальмовой крыши составляет (см. Рисунок 4): 4637.8 м. Лист металлочерепицы вида: «MAXIMAтм», который может быть использован для покрытия ската (по его наибольшей длине) состоит из 13 полных тайлов длиной: 350 мм, длины капельника: 20 мм и длины хвоста: 80 мм:
20 + 13·350 +80 = 4650 мм. (с учетом выхода металлочерепицы за лобовую доску на 50 мм)

met 5

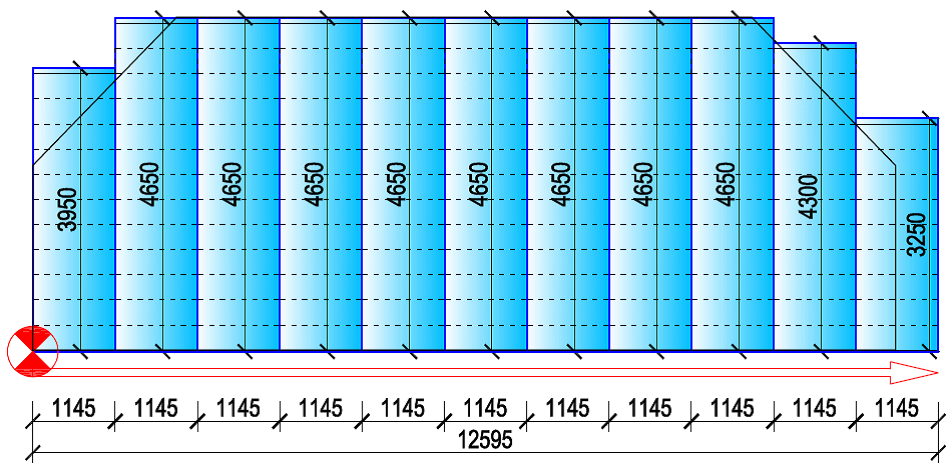

Рисунок 5 − Раскладка кровельного материала на поверхности ската двускатной полувальмовой крыши. Металлочерепица «MAXIMAтм» («Максима»)

Фактическая (максимальная) длина ската сложной формы, равная 4637.8 м входит в состав диапазона технически невыполнимых размеров листа металлочерепицы вида: «MAXIMAтм» (из 13 полных тайлов): 4530÷4650 мм.
На поверхности ската сложной формы располагаются: 8 листов длиной 4650 мм, 1 лист длиной 3950 мм, 1 лист длиной 4300 мм, 1 лист длиной 3250 мм.
