Материалы, применяемые в конструктивных решениях скатной крыши для обеспечения пожарной безопасности при устройстве дымоходов

Устройство технологических сооружений в составе ограждающей части скатной крыши рассматривается, как вынужденное, но необходимое решение.

Место расположения выпуска дымового канала (дымохода) отопительной системы жилого дома характеризуется следующими особенностями:
- повышенным уровнем пожарной опасности, вследствие организации процесса удаления продуктов горения, характеризующихся высокими температурными значениями и способностью к воспламенению горючих материалов;
- нарушением сплошности кровельного материала из листов металлочерепицы.
Рациональное решение задачи представляется в виде комплекса мероприятий, включающих:
- рациональную форму выпуска дымового канала (дымохода);
- рациональное место расположения технологического устройства;
- применение пожаробезопасных (негорючих) материалов в составе конструктивных элементов скатной крыши;
- необходимый состав кровельных элементов, обеспечивающих герметичность примыкания листов металлочерепицы к принятой конструкции дымохода.
На Рисунке 1 представлен вариант устройства герметичных (водонепроницаемых) примыканий кровельного материала (из листов металлочерепицы) к конструкции дымохода прямоугольной формы.

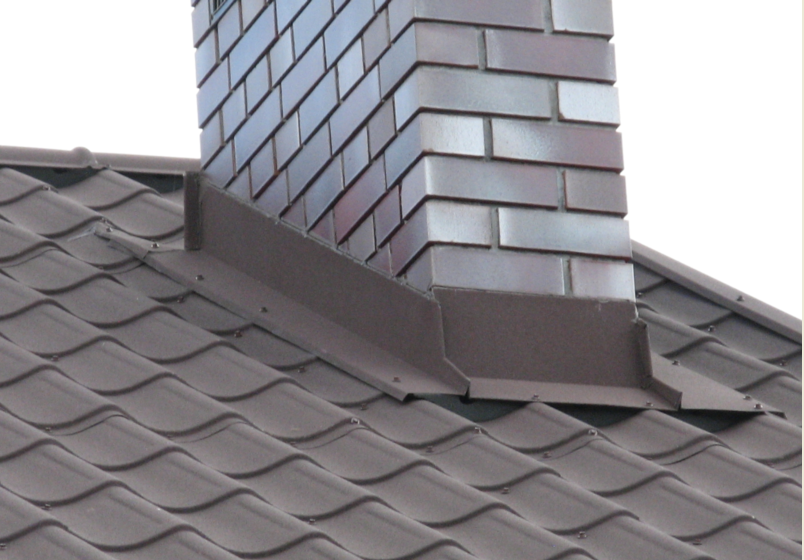

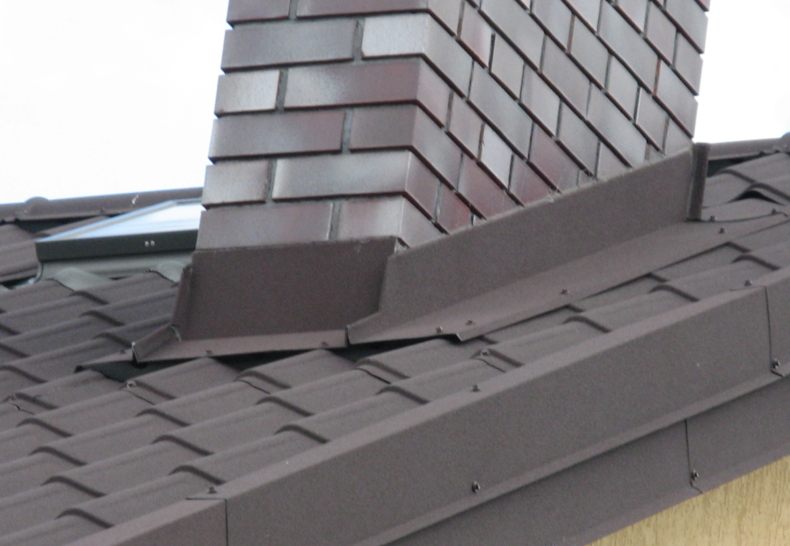

skat 1  skat 2

Рисунок 1 – Герметизация мест примыканий к дымоходу

На Рисунке 2 представлены конструктивные решения выпуска дымохода с применением негорючих (пожаробезопасных) материалов и безопасное размещение деревянных элементов (обрешётки и стропильных ног) несущей системы скатной крыши.

2 a ukr  skat 4

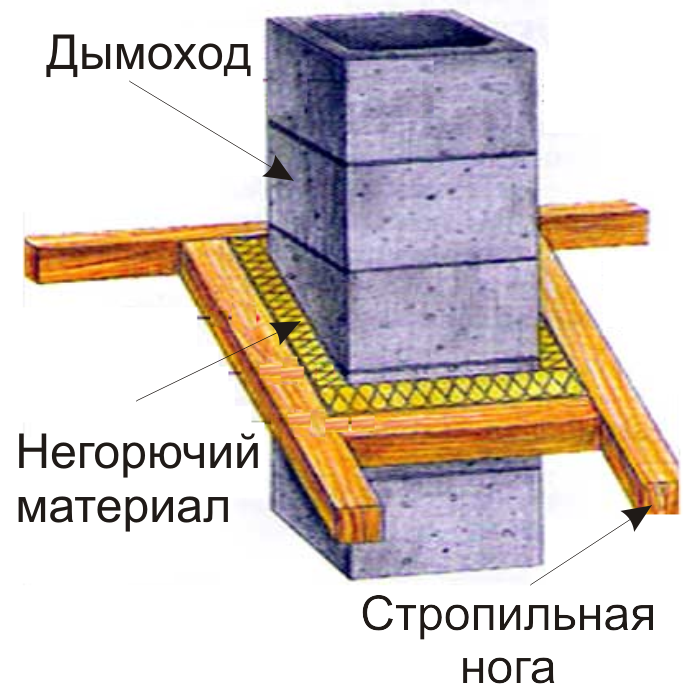

а) конструктивная схема дымохода                                  б) устройство дымохода

Рисунок 2 – Конструктивные элементы, обеспечивающие пожаробезопасность дымохода

Наиболее рациональным конструктивным решением является вариант устройства дымохода прямоугольной или квадратной формы (труба дымохода защищается негорючим каменным материалом, например, кирпичной кладкой) на поверхности ската, вблизи конька. Если конструктивное решение скатной крыши не предусматривает вентиляции конька, то возможно допустить расположение дымохода на коньке. Расположение дымохода на пересечении скатов ― в ендовах допускается в исключительных случаях.

Обеспечение герметичности кровельных материалов в местах примыканий к дымоходам
Состав конструктивных элементов, предназначенных для герметизации мест примыканий к дымоходу определяется формой дымохода: прямоугольной (квадратной) или круглой.
На Рисунке 3 представлена последовательность производства герметизации мест примыканий кровельного материала (из листов металлочерепицы) к дымоходу прямоугольной (квадратной) формы с использованием специальных планок, выполненных из тонколистовой стали с защитно-декоративным покрытием (аналогичным кровельному материалу).

skat 5 skat 6

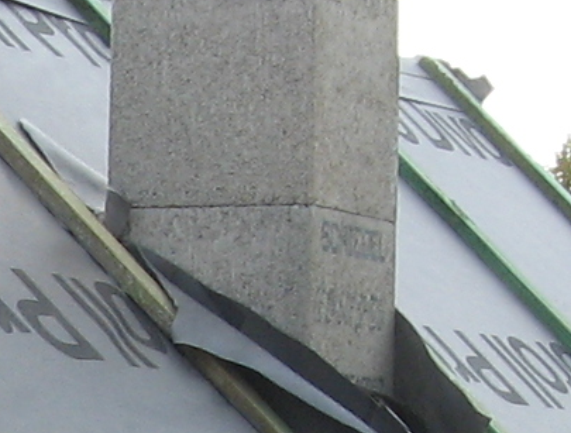

а) общий вид дымохода прямоугольной формы
skat 7 skat 8

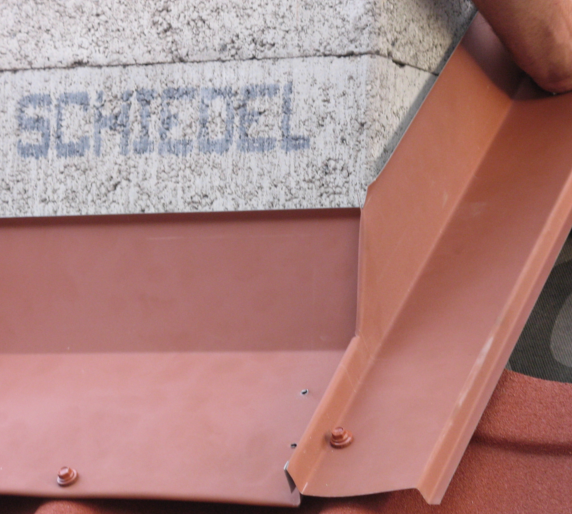

б) устройство нижней планки в) устройство боковой планки
skat 9 skat 10

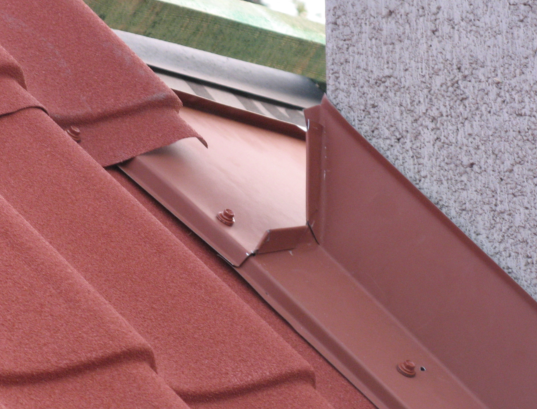

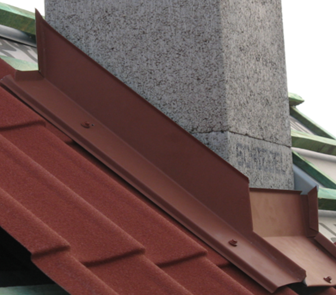

г) устройство боковой планки д) устройство верхней планки

Рисунок 3 – Герметизация мест примыканий кровельного материала к дымоходу прямоугольной формы при помощи планок

На Рисунке 4 представлен способ герметизации мест примыканий кровельного материала (из листов металлочерепицы) к дымоходу круглой формы с использованием специального конструктивного элемента: кровельного прохода (или кровельного выхода), состоящего из основания (тонколистовой стали) и защитного декоративного колпака (из эластичного материала).

skat 11 skat 12

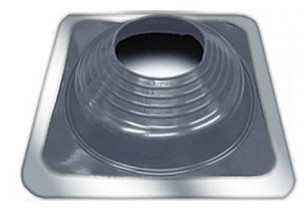

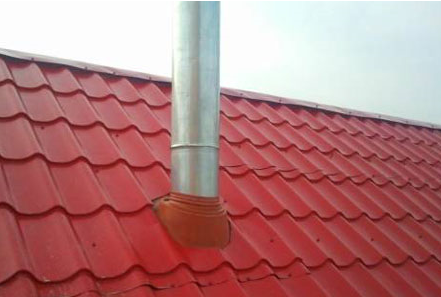

а) общий вид дымохода круглой формы б) элемент прохода (выхода)

Рисунок 4 – Герметизация мест примыканий кровельного материала к дымоходу круглой формы при помощи кровельного прохода (выхода)

Производство герметизации мест примыканий кровельного материала к дымоходу круглой формы при помощи кровельного прохода (выхода) производится в следующей последовательности:
- в кровельном материале (листе металлочерепицы) вырезается отверстие, необходимое для пропуска трубы дымохода;
- элемент прохода (выхода) натягивается эластичной частью (защитным колпаком с вырезанным отверстием, соответствующим диаметру трубы дымохода) на трубу дымохода и прижимается основанием к поверхности листа металлочерепицы. На участки предполагаемого контакта наносится пастообразный герметик;
- надавливанием на основание элемента прохода (выхода) ему придается форма профиля листа металлочерепицы;
- производится прикрепление основания (с предварительно нанесенным герметиком) элемента прохода (выхода) к верху волны листа металлочерепицы при помощи самосверлящих самонарезающих винтов (шурупов) вида «металл−металл» на расстоянии 200÷300 мм друг от друга.
С целью обеспечения наиболее эффективной герметизации, в конструкции защитного колпака элемент прохода (выхода) выбирается такое кольцо для подрезания, диаметр которого на 10÷20 процентов меньше соответствующего диаметра дымохода круглой формы.
