Конструктивные узлы кровли

В статье рассмотрены основные конструктивные узлы кровли с использованием продукции "Сталекс".

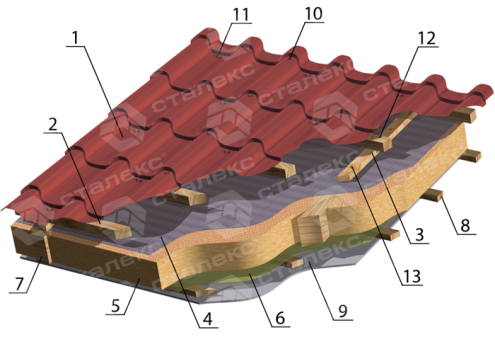

1. КРОВЛЯ ИЗ МЕТАЛЛОЧЕРЕПИЦЫ (ТЕПЛАЯ)

pokrivlya 1

1. Металлочерепица
2. Верхняя обрешетка
3. Контррейка
4. Супердифузная мембрана (гидробарьер)
5. Утеплитель минераловатный
6. Паробарьер
7. Стропильная нога
8. Нижняя обрешетка
9. Подвесной потолок (внутренняя отделка)
10. Саморез для скрепления листов металлочерепицы между собой (по длине)
11. Саморез для крепления металлочерепицы к обрешетке
12. Гвоздь для крепления верхней обрешетки к контррейки
13. Гвоздь для крепления контррейки к стропильной ноге

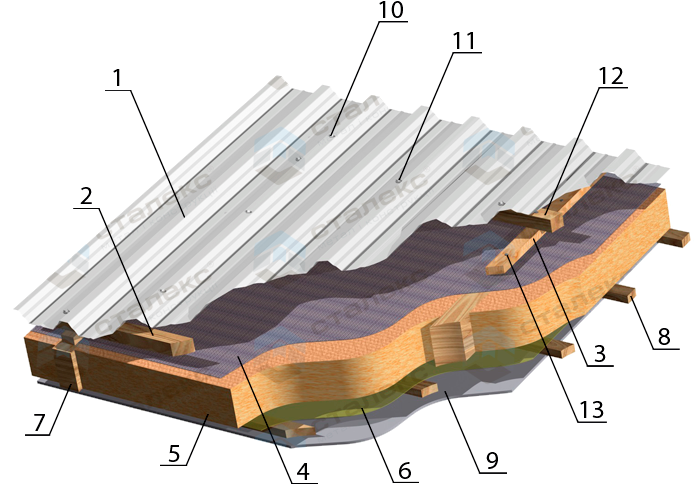

2. КРОВЛЯ ИЗ ПРОФНАСТИЛА (ТЕПЛАЯ)

pokrivlya 1

1. Кровельный профнастил
2. Верхняя обрешетка
3. Контррейка
4. Супердифузная мембрана (гидробарьер)
5. Утеплитель минераловатный
6. Паробарьер
7. Стропильная нога
8. Нижняя обрешетка
9. Подвесной потолок (внутренняя отделка)
10. Саморез для скрепления листов профнастила между собой (по длине)
11. Саморез для крепления профнастила к обрешетке
12. Гвоздь для крепления верхней обрешетки к контррейке
13. Гвоздь для крепления контррейки к стропильной ноги

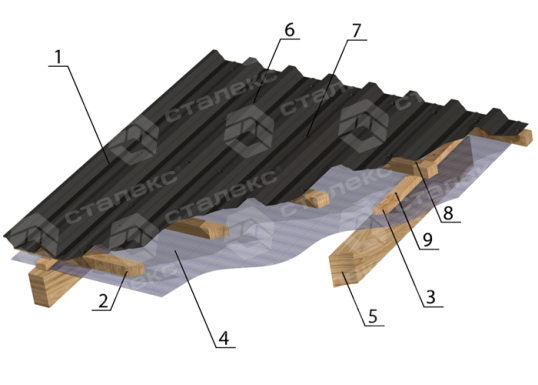

3. КРОВЛЯ ИЗ ПРОФНАСТИЛА (ХОЛОДНАЯ)

pokrivlya 1

1. Кровельный профнастил
2. Обрешетка
3. Контррейка
4. Гидробарьер
5. Стропильная нога
6. Саморез для скрепления профнастила между собой
7. Саморез для крепления профнастила к обрешетке
8. Гвоздь для крепления обрешетки к контррейке
9. Гвоздь для крепления контррейки к стропильной ноге

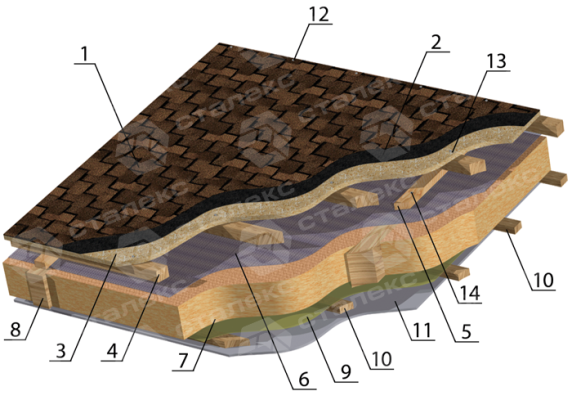

4. КРОВЛЯ ИЗ БИТУМНОЙ ЧЕРЕПИЦЫ (ТЕПЛАЯ)

pokrivlya 1

1. Битумная черепица
2. Подкладочный слой
3. Сплошная обрешетка (OSB плита)
4. Верхняя обрешетка
5. Контррейка
6. Супердифузная мембрана (гидробарьер)
7. Утеплитель минераловатный
8. Стропильная нога
9. Паробарьер
10. Нижняя обрешетка
11. Подвесной потолок (внутренняя отделка)
12. Гвоздь для крепления битумной черепицы к OSB плит
13. Гвоздь для крепления сплошной обрешетки (OSB плита)
14. Гвоздь для крепления контррейки

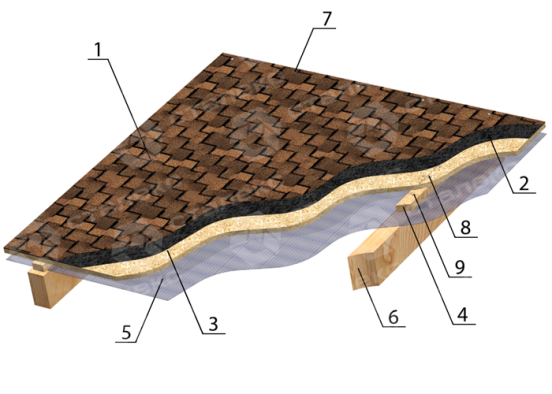

5. РОВЛЯ ИЗ БИТУМНОЙ ЧЕРЕПИЦЫ (ХОЛОДНАЯ)

pokrivlya 1

1. Битумная черепица
2. Подкладочный слой
3. Сплошная обрешетка (OSB плита)
4. Контррейка
5. Гидробарьер
6. Стропильная нога
7. Гвоздь для крепления битумной черепицы к OSB плит
8. Гвоздь для крепления сплошной обрешетки (OSB плита)
9. Гвоздь для крепления контррейки

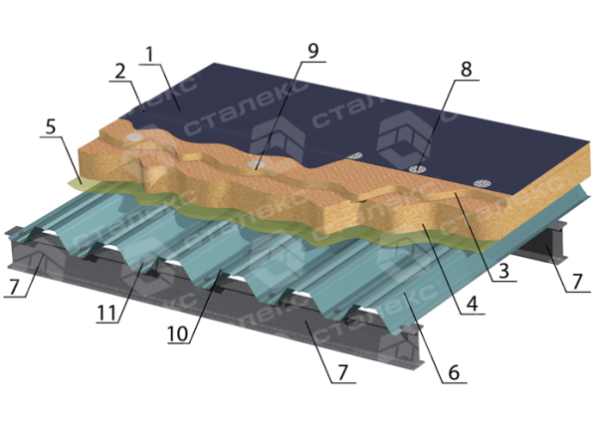

6. ПЛОСКАЯ МЯГКАЯ КРОВЛЯ (ТЕПЛАЯ)

pokrivlya 1

1. ПВХ мембрана
2. Шов ПВХ мембраны
3. Верхний слой утеплителя (минераловатный)
4. Нижний слой утеплителя (минераловатный)
5. Паробарьер
6. Несущий профнастил
7. Балка покрытия
8. Элемент крепления ПВХ мембраны к листам профнастила
9. Элемент для крепления утеплителя к листам профнастила
10. Саморез для скрепления листов профнастила между собой (по длине)
11. Саморез для крепления профнастила к балке покрытия

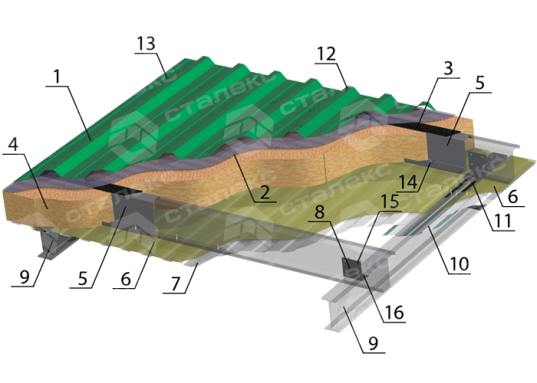

7. КРОВЛЯ ИЗ НАБОРНОГО СЭНДВИЧА

pokrivlya 1

1. Кровельный профилированный настил
2. Супердифузная мембрана (гидробарьер)
3. Термопрокладка
4. Утеплитель минераловатный
5. Прогон покрытия (Zw прогон)
6. Паробарьер
7. Внутренний профилированный настил
8. Столик опорный
9. Балка (ферма) покрытие
10. Планка защитная
11. Лента монтажная для паробарьера
12. Саморез для скрепления листов кровельного профнастила между собой (по длине)
13. Саморез для крепления листов кровельного профнастила к Zw прогона
14. Саморез для крепления внутреннего профнастила
15. Саморез для крепления Zw прогона к опорному столику
16. Саморез для крепления опорного столика к балке покрытия
