Конструктивные узлы фасада

В статье рассмотрены основные конструктивные узлы фасада с использованием продукции "Сталекс".

1. ВЕНТИЛИРУЕМЫЕ ФАСАДЫ «СТАЛЬПАНЕЛЬ» ВЕРТИКАЛЬНЫЙ

fasad 1

1. Металлосайдинг «Стальпанель» тип А
2. Супердифузная мембрана (гидробарьер)
3. Утеплитель из минеральной
4. Термопрокладка
5. Стеновой прогон (Z прогон)
6. Столик опорный
7. Элемент для крепления опорного столика
8. Саморез для крепления Z прогона к опорному столику
9. Крепежный элемент для крепления сайдинга
10. Кирпичная стена

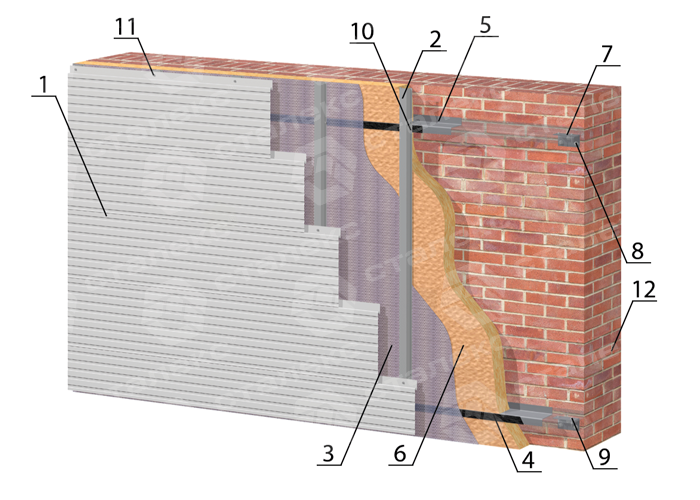

2. ВЕНТИЛИРУЕМЫЕ ФАСАДЫ «СТАЛЬПАНЕЛЬ» ГОРИЗОНТАЛЬНЫЙ

fasad 1

1. Металлосайдинг «Стальпанель» тип Б
2. Омега-прогон
3. Супердифузная мембрана (гидробарьер)
4. Термопрокладка
5. Стеновой прогон (Z прогон)
6. Утеплитель минераловатный
7. Столик опорный
8. Элемент крепления опорного столика
9. Саморез для крепления Z прогона к опорному столику
10. Саморез для крепления омега-прогона
11. Саморез для крепления сайдинга
12. Кирпичная стена

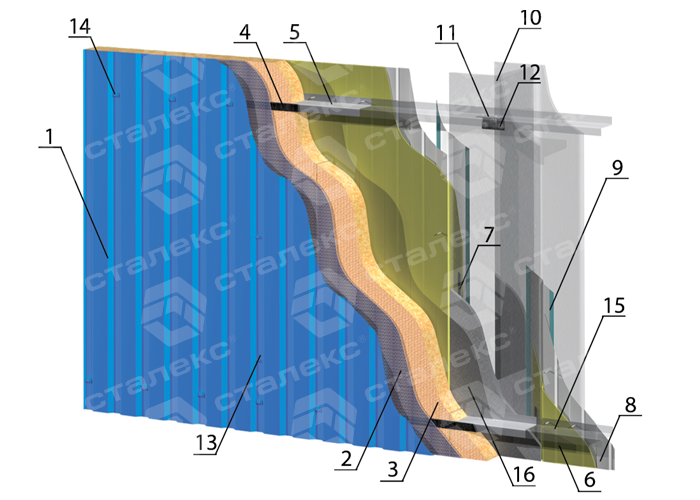

3. ФАСАД ИЗ НАБОРНОГО СЭНДВИЧА

fasad 1

1. Профнастил стеновой внешний
2. Супердифузная мембрана (гидробарьер)
4. Утеплитель минераловатный
5. Термопрокладка
6. Стеновой прогон (Z прогон)
7. Паробарьер
8. Лента монтажная для паробарьера
9. Профнастил стеновой внутренний
10. Планка защитная
11. Колонна
12. Столик опорный
13. Элемент крепления опорного столика к колонне
14. Саморез для скрепления профнастила между собой (по длине)
15. Саморез для крепления внешнего профнастила
16. Саморез для крепления внутреннего профнастила
17. Саморез для крепления Z прогона к опорному столику

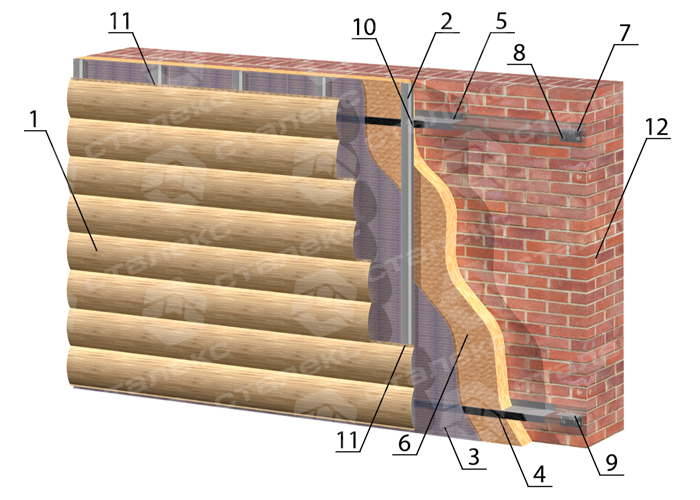

4. ВЕНТИЛИРУЕМЫЙ ФАСАД «СТАЛЬБРУС»

fasad 1

1. Металлосайдинг «Стальбрус»
2. Омега-прогон
3. Супердифузная мембрана (гидробарьер)
4. Термопрокладка
5. Стеновой прогон (Z прогон)
6. Утеплитель минераловатный
7. Столик опорный
8. Элемент крепления опорного столика
9. Саморез для крепления Z прогона к опорному столику
10. Саморез для крепления омега-прогона
11. Саморез для крепления сайдинга к омега-прогону
12. Кирпичная стена

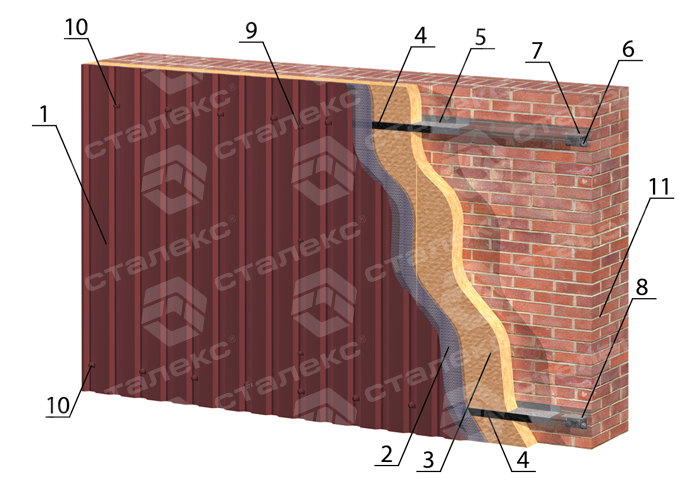

5. ВЕНТИЛИРУЕМЫЙ ФАСАД (ТЕПЛЫЙ)

fasad 1

1. Профилированный настил стеновой
2. Супердифузная мембрана (гидробарьер)
3. Утеплитель минераловатный
4. Термопрокладка
5. Стеновой прогон (Z прогон)
6. Столик опорный
7. Элемент крепления опорного столика
8. Саморез для крепления Z прогона к опорному столику
9. Саморез для скрепления листов профнастила между собой (по длине)
10. Саморез для крепления профнастила к прогону
11. Кирпичная стена

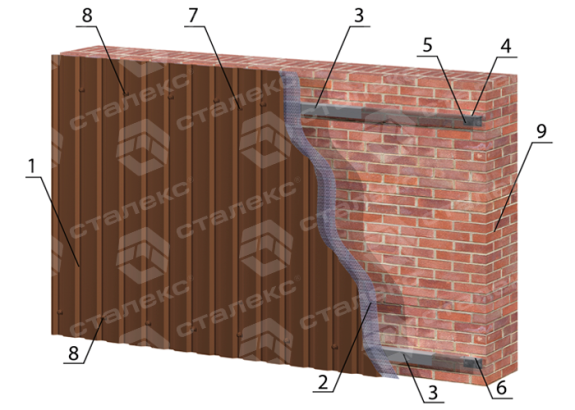

6. ВЕНТИЛИРУЕМЫЙ ФАСАД (ХОЛОДНЫЙ)

fasad 1

1. Профилированный настил стеновой
2. Ветробарьер
3. Стеновой прогон
4. Столик опорный
5. Элемент крепления опорного столика
6. Саморез для крепления стенового прогона (уголка) к опорному столику
7. Саморез для скрепления листов профилированного настила между собой (по длине)
8. Саморез для крепления профилированного настила к прогону
9. Кирпичная стена
