Гибридный солнечный коллектор ATMOSFERA F2PV это сочетание солнечного теплового коллектора и поликристаллического фотоэлектрического модуля мощностью 300 Вт. Коллектор F2PV способен преобразовывать энергию солнечного излучения, как в электрическую, для питания электрических приборов так и тепловую, идущую на нужды горячего водоснабжения (ГВС) и поддержки отопления.
| Общие параметры |
| Общая мощность коллектора* |
1337 Вт |
| Размеры (Ш×Д×В) |
1006×2007×85 мм |
| Вес |
37 кг |
| Площадь монтажная |
2.02 м² |
| Корпус |
Алюминиевый профиль |
| Покрытие |
Призматическое стекло, толщина 4 мм |
| Присоединение |
22 мм |
| Сертификаты |
TÜV Köln |
| Теплотехнические параметры |

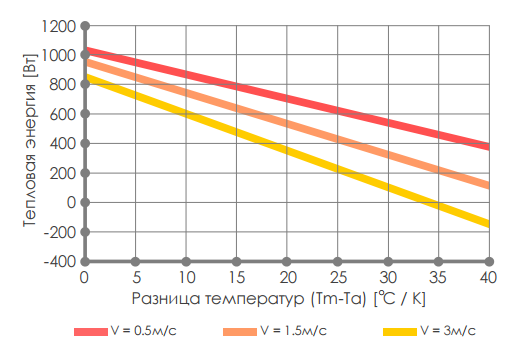

| Тепловая мощность* |
1037 Вт |
| Тип абсорбера |
Алюминиевый теплообменник Roll-Bond |
| Площадь апертуры |
1.86 м² |
| Ширина абсорбера |
954 мм |
| Длина абсорбера |
1953 мм |
| Оптический КПД η0 |
55.5% |
| Температурный коэфф. α0 |
0.051 Вт/(м²K²) |
| Температурный коэфф. α1 |
9.547 Вт/(м²K) |
| Температурный коэфф. α2 |
1.389 Вт/(м²K²) |
| Рабочее давление |
6 бар |
| Температура стагнации |
80 °C (V=0.5 м/с) |
| 70 °C (V=1.5 м/с) |
| 60 °C (V=3.0 м/с) |
| Номинальный расход |
1.2 л/мин |
| Электрические параметры |
| Электрическая мощность* |
300 Вт |
| Тип кремния |
поликристаллический |
| Количество ячеек в модуле |
72 шт |
| Размер ячейки |
156×156 мм |
| Ток максимальной мощности (Impp) |
8.15 A |
| Ток короткого замыкания (Isc) |
8.78 A |
| Напряжение макс. мощности (Umpp) |
36.82 В |
| Напряжение холостого хода (Uoc) |
45.31 В |
* При мощности солнечной инсоляции 1000Вт/м² и разнице температуры абсорбера и окружающей среды равной 0 °C
